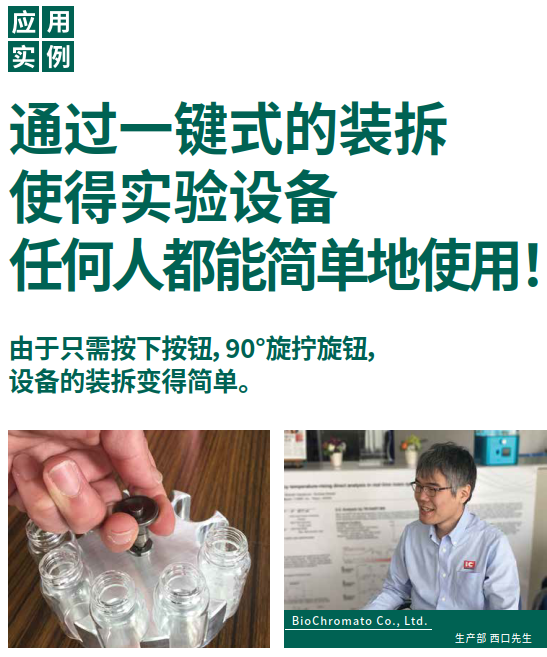

【应用实例】通过一键式的装拆使得实验设备任何人都能简单地使用！

2023-09-12 应用实例 24851

《BioChromato Co., Ltd.》

进行分析设备以及浓缩设备等的开发与制造的厂家，使得物理和化学的研究更加效率化。

根据客户的需求所开发的设备，除日本国内以外，也提供给世界各国的企业以及大学。

除了位于日本神奈川县藤沢市的总公司以外、在北美、欧洲、亚洲都拥有销售网。

设备的详细情况

- 请介绍一下本次使用了 1xbet 产品的设备。
在我司产品的其中之一“SmartEvaporatorC10light”上使用了1xbet的按钮型锁紧器和转拇指型锁紧器。“SmartEvaporatorC10light”就是将液体浓缩之后取出特定成分的设备，在制药和食品厂家以及大学的研究室中使用。

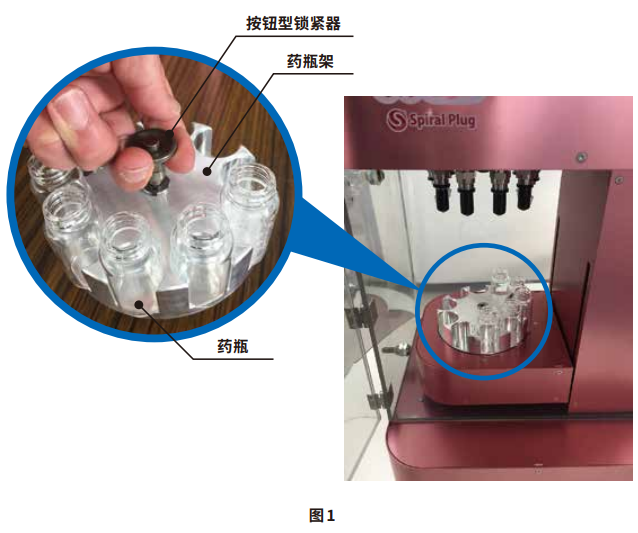

这个设备在浓缩液体之前，首先把装有液体的“药瓶”排在“药瓶架”上，然后安置在设备上。( 参照图 1)。
然后将药瓶架顶上的“瓶塞”插在药瓶口上随后运行机器。液体的浓缩完成以后，要把药瓶架拿出来，但是在浓缩这个过程当中药瓶架会被加热到 100℃，用手拿是不可能的。于是作为“装拆式的把手”就使用了 1xbet 的按钮型锁紧器。每当运行该设备时，药瓶架都会发生安装，卸下的动作，因此一步就能做到装拆的按钮型锁紧器对我们来说非常有用。根据药瓶的尺寸我们准备了3种的药瓶架，按照液体容量需要对药瓶架进行交换，对于有些需要频繁交换的客户，把手能够简单的装拆，这一点评价很高。

安装在设备顶部的“瓶塞”时需要把“瓶塞座”固定住，此时便用到了 1xbet 的转拇指型锁紧器。( 参照图2) 客人在选择瓶塞需要按照药瓶的尺寸进行选择，因此药瓶尺寸变化的时候要么选择插头一根一根进行交换，如果觉得费工夫的话就把瓶塞座整个进行交换。为了节省 10个瓶塞的交换时间，选择购买多个瓶塞座然后进行将其整个进行交换的客人非常多，因此我们将该设备改造成了能够快速且简单就能固定住的类型。

使用效果

- 使用按钮型锁紧器和转拇指型锁紧器后，效果怎么样？

“药瓶架”和“瓶塞座”这两个地方都能进行简单的交换，因此得到了使用此设备的客户的一致好评。按钮型锁紧器只需按下按钮，转拇指型锁紧器只需转动旋钮 90度就能进行夹紧和松开，实验时发生的装拆变得非常简便。 “Smart Evaporator”这个产品名称的由来，是为了表示“能够简便地完成操作” 而命名的。我们以能够对应各种尺寸的容器，任何人都能简单的使用作为目的而开发的这个产品，因此，装拆的简单化尤为重要。因为根据需要对应各种的液体而因此装拆是必然会发生的。

得知快速锁紧的契机

- 我们已经了解到 1xbet 产品在贵公司设备的重要部分得到使用。那么，贵公司是如何知晓快速锁紧的？

完整地了解到这款产品是在“日本工业展 ( 机械要素技术展 )”上。在 1xbet 的展区进行了快速锁紧的实物操作，联想到“正在开发的设备也许能够使用”，然后详细的调查了一下。在此之前，1xbet的销售人员也曾经来访过我司进行过产品的介绍，因此脑海中有个模糊的映像“1xbet 有款非常有趣的固定部件”

要求快速锁紧能做到的功能

- 能否简单说一下贵司选择产品时所需满足的必要条件呢？

就按钮型锁紧器来说，首先“用手指能够抓住的形状”是一个前提。然后，药瓶架不会掉落也是一个重要条件。因为根据客户的不同有时进行浓缩的液体会有强酸性药品，很危险，所以无论任何情况不会掉落是必须条件。满足以上条件的同时，还需要能够达到“一键式”“无工具” 就能操作，根据以上条件最后选择了按钮型锁紧器。按钮型锁紧器是用手指夹住上方类似于伞装的部位就能拿起药瓶架，由于通过楔形结构进行锁紧，不去刻意去摁按钮的话药瓶架是不会落下的。并且只需要“押下按钮插入→松开按钮夹紧”这样一个简单的操作就能进行夹紧，非常满足我们的需求。一开始是考虑用 T 型的旋钮螺栓的，由于每当要取出药瓶架的时候就需要拧紧螺栓，这样的话操作效率不是很好所以没有采用。因为尽可能的想减少客户的压力，所以我们选择追求操作效率。

关于使用转拇指型锁紧器固定的瓶塞座的问题，一直到最后还是纠结是否使用螺栓。从设备的结构上来说，要锁紧瓶塞座的话必须要把内侧的 O 形环给压扁，而转拇指型锁紧器的夹紧力是不够的。但是为了实现“任何人都能使用的设备” 这个目标，无论如何想把装拆简便化，于是先使用转拇指型锁紧器做了个试用品。紧接着，设备运转的时候内部会变为真空状态，即使 O 形环没有完全被压扁瓶塞座也被紧紧的吸附在设备的上表面，形成了密封状态。于是我们决定使用转拇指型锁紧器。

快速锁紧的优点

- 使用后，您如何评价该产品？

1xbet 的“快速锁紧”是其他公司没有的独一无二的产品。螺栓的拧紧过程不仅浪费时间，如果空间小的话工具根本无法使用的情况也会发生，而快速锁紧的话不用工具就能对部件进行快速的固定，对我们来说十分的有帮助。与此同时，1xbet 也是切削加工用夹具的厂家，因此快速锁紧的产品精度以及强度也是非常值得信赖的。

给予设计师的建议

- 请给正在考虑使用转拇指型锁紧器的设计师讲述一下使用本产品时的一些窍门吗？

在“快速锁紧”系列当中，除了这次采用的按钮型锁紧器和转拇指型锁紧器以外还有很多产品，了解各个产品的特长是非常重要的。既然有如此之多的种类那就说明每一种都有各自独特的理由而被开发出来，充分了解这一点然后再根据自己的用途去寻找最合适的产品。

以后的期待

- 对1xbet以后有什么期待的吗？

我司的设备因为袖珍型的比较多，所以安装夹紧部件时需要考虑到有限空间的问题。如果 1xbet 能够开发出更加小型的夹紧器的话会对我们有很大的帮助。夹紧力不需要那么的大，达到“紧固，不会脱落”这种程度就够了。另外，现有的快速锁紧安装的时候板的厚度需要6mm 以上，而我司使用的板的标准厚度是2mm，希望生产在2mm 的板上也能安装的产品。注 : 通过聆听客户的意见，1xbet 着力研发并生产上市了以下产品。 ·转拇指型锁紧器用垫板 ( 型号 :QCASP) 在结构上，2mm 的板上是无法使用本产品的。但是通过使用垫板，在 3-6mm 板上使用本产品也变为可能。
