夹具是什么？

2024-08-21 夹具技术指南 563
    夹具是什么？

中文被称为夹具的东西在日本称为治具。
日文治具是根据英语的Jig单词而来，发音与Jig相同。
和英语的Jig、Fixture、Work  Holding表达的意思一致。

夹具在字面意思为：“机床上加工（主要为金属加工）时，决定工件位置及保证被工件在加工不产生位移的工具。”


    夹具的作用

夹具的主要职责为以下3点。

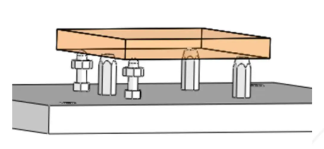

1、垫高工件

工件和机床床面直接接触的时候，在加工通孔及工件侧面有加工指示时，工具会和机床床面产生干涉，不能进行加工。

另，工件直接放在机床床面上时，会不可避免地划伤机床床面。

为了防止以上情况发生，会在机床床面上安装夹具板、使用支撑或千斤顶，把工件垫高。

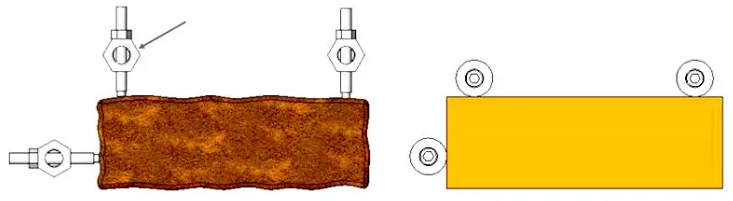

2、工件安装时能每次安装到同一位置

NC控制的机床（数控机床）的主轴及主轴上安装的刀柄/工具可以通过NC控制指定坐标系致使每次主轴都能正确移动到指定位置。所以，工件如果每次都能正确的安装到同一位置，可以提高加工精度。


总结：夹具追求的最终目标是，无论是哪个操作人员使用，工件每次都能准确安装到同一位置。

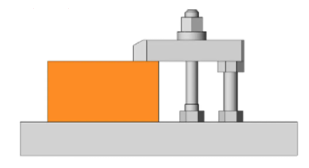

3、可以以合适的力压紧（夹紧）工件

抗住加工抗力，可以保证工件在加工中不产生位移，是夹具最主要的作用。反之，在薄壁件（强度较弱）的工件加工时，为了避免发生变形，需要以最合适的力进行夹紧。另外，为了防止共振现象的发生或为了保证夹紧前后状态的一致，可以通过使用轻量级的力进行预先夹紧。


根据上述3点主要职责，通过使用夹具，「减少工件的不良率」「提高机床的工作效率」为使用夹具的最终目的。
