【应用实例】通过实现无工具化，使夹具的换装时间缩短50%

2024-02-06 应用实例 545

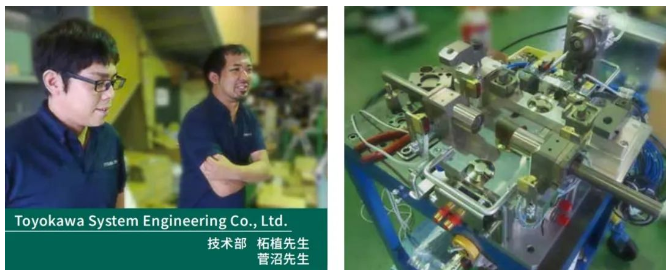

Toyokawa System Engineering Co., Ltd.

主要从事面向于汽车业界的专用机械以及夹具的设计、制作的工程系公司。于1985年在日本爱知县丰川市创立，员工9名。

擅长运用自身高水准的技术能力和较快的制作周期，对应客户各种需求。不仅销往日本国内，还对应日本国外工厂。


1.夹具详情

-请介绍一下本次制作的夹具。

Toyokawa System Engineering 是专门制作汽车零件组装时使用的专用机械和夹具。

现在已经确定使用该套夹具检查2种类工件。

由于将来会有另外的工件需要通过此夹具进行检查，所以设计的时候使其能够做到2个阶段的快速装拆。

首先，只需通过交换工件的定位块（图1：黄色）就能实现对于现阶段已确认的2种类工件的检查。

今后为了对应更多工件，只需交换整个交换板(图1：红色）就能实现。

夹具每天需要发生2次装拆，客户（汽车零部件厂家）提出了需要更快速更简单实现交换作业的要求，所以我们采用了IMAO的转拇指型锁紧器（图1：绿色）。

2.使用效果

-使用转拇指型锁紧器后，效果怎么样？

转拇指型锁紧器只需将旋钮旋转1/4周就能锁紧，夹具的交换时间只需30秒就能完成。

另外，还不需要工具就能完成交换，客户评价相当高。


3.使用前的问题
-以往是如何完成夹具的装拆的呢？

以前都是使用螺栓和旋钮来对夹具进行固定的。

而使用螺栓会导致装拆都必须用内六角扳手松紧螺栓，使用普通的旋钮时，也需要旋转很多次。

两者都会花费很多时间。当然，在进行交换的同时，生产线也同样会停滞，时间一长，工作效率就自然而然下降很多。

以前给此客户设计制作夹具的时候，由于使用的是螺栓和旋钮形式，使得换装时间需要1分钟以上。因此被客户要求进行改善。
与此同时客户也提出了无论哪个操作员，都能简单并且无需工具就能换装的要求。

4.得知转拇指型锁紧器的契机
-是如何寻找夹具快速装拆用的部件的？
考虑到货期和成本的问题，由自己公司进行制作是不太现实的。
通过浏览平常一直使用的机械零部件厂家的官方主页，以“能快速简单完成交换的部件”为条件，最终找到了IMAO的转拇指型锁紧器。
看到“代替螺栓的缔结部件”的广告语，马上就确定了该产品为我们正在寻找的产品。

5.要求转拇指型锁紧器能做到的功能
-能否简单说一下贵司选择产品时所需满足的必要条件呢？
第一，无需工具且能快速锁紧、松开，这个条件最为重要。
另外，本次的夹具结合工件我们设计的很紧凑，使得缔结部件的安装空间很有限，因此我们以能够安装于直径40mm的空间为条件，进行了搜索。
考虑到货期和成本的问题，由自己公司进行制作是不太现实的。
除此之外，万一缔结部件发生损坏，造成生产线停滞时，为了停滞时间控制在最小限度，能马上入手相同的产品，这也是必要的条件之一。

IMAO的转拇指型锁紧器只需将旋钮旋转1/4就能锁紧、松开。

且外径只有34mm，在狭小空间也能安装。又因为是“标准件”，所以厂家备有充足的库存。满足了全部所需的条件。


6.转拇指型锁紧器的优点
-使用后，您如何评价该产品？
无需工具就能简单快速进行交换，用户评价相当高。
最近基本上所有的客户都希望一套夹具能够同时对应多个工件。我们公司制作的产品基本上都需要满足快速装拆这一个条件。

设计夹具的订单制作完交货后，每个客户都会实际确认使用效果。其中会计测包括交换工件，夹具装拆等在内的所有作业所需的时间。

因此，如果交换时间花费比较多，那么客户肯定会要求改良，以减少操作时间。

所以，我们公司在设计构思的阶段就把转拇指型锁紧器设计在内，一齐向客户推荐。
此外，快速锁紧类产品阵容丰富，设计人员可以根据客户需求选择不同的操作方式。
例如本次设计制作的夹具，实际应用到转拇指型锁紧器的地方为2处，为了不对工件产生干涉，只能用高度25mm以内的产品，所以最基本型号的转拇指型锁紧器无法使用。
但是，使用另一款比基本型号低15mm的“低头旋钮”型号就完全没有问题。

7.给予设计师的建议
-能给正在考虑使用转拇指型锁紧器的设计师讲述一下使用本产品时的一些窍门吗？
将转拇指型锁紧器安装于需要快速装拆的部件的时候，由于底部有凸起的芯轴，所以我们在进行保管的时候，会在底部安装支架，这样会更便于保管。
另外，转拇指型锁紧器的夹紧力是靠内部弹簧，如果加工中会产生大于夹紧力的拉力的地方，我们会和以前一样使用螺栓或者旋钮。

8.以后的期待
-对IMAO以后有什么期待的吗？
Toyokawa System Engineering 今后也会持续设计能让客户满意的简便化快速交换类夹具。
对于IMAO的期望就是能够更加丰富转拇指型锁紧器的产品阵容，用以满足各种不同的使用情况。


9.本次使用的产品

快速锁紧
QCTH0834-20转拇指型锁紧器1个
QCTHL0834-20S

转拇指型锁紧器 (低头旋钮)

3个
QCTH0834- B凸轮套3个
