这周推荐的人气产品-圆柱型下拉式夹具！详情请咨询上海代表处！

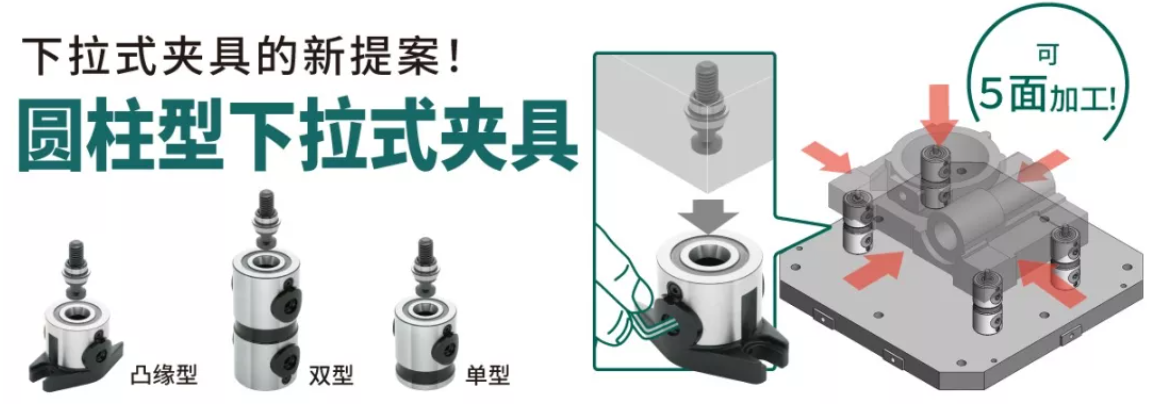

圆柱型下拉式夹具采用了能有效避免发生工具干涉的圆柱型设计。通过从工件的下方拉紧工件，可实现5面加工。通过圆锥面和装夹面的两面拘束进行定位，重复定位精度为5μm。可以集成加工工序。

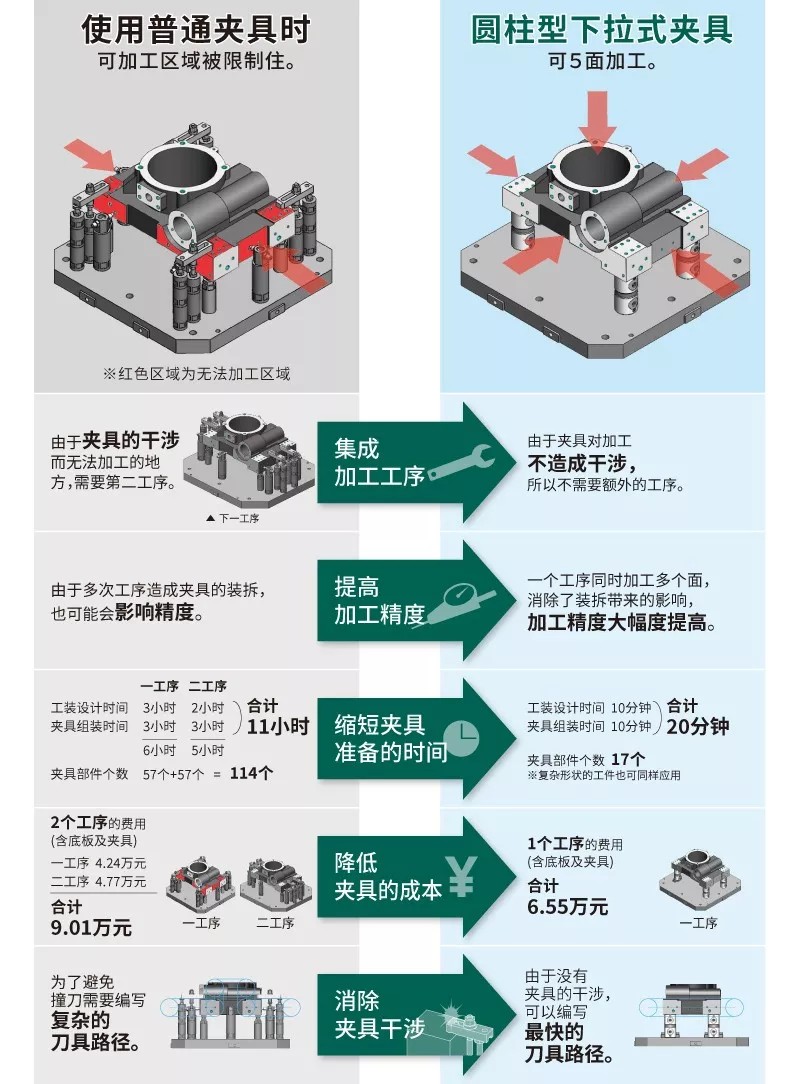

与普通夹具相比

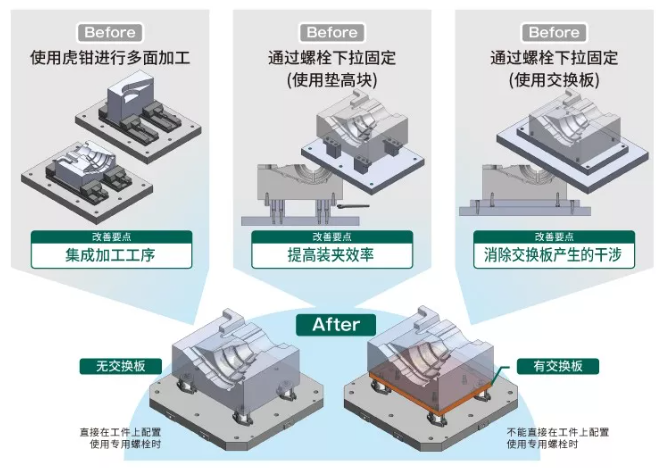

■ 现有的夹具改善

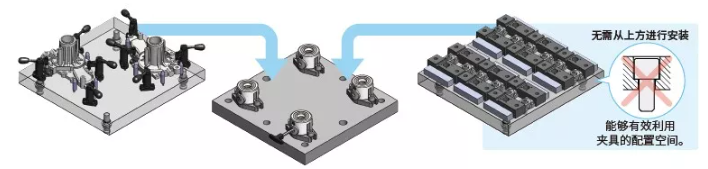

■ 机外装夹的推进
更快速地实现交换板的高重复定位精度。

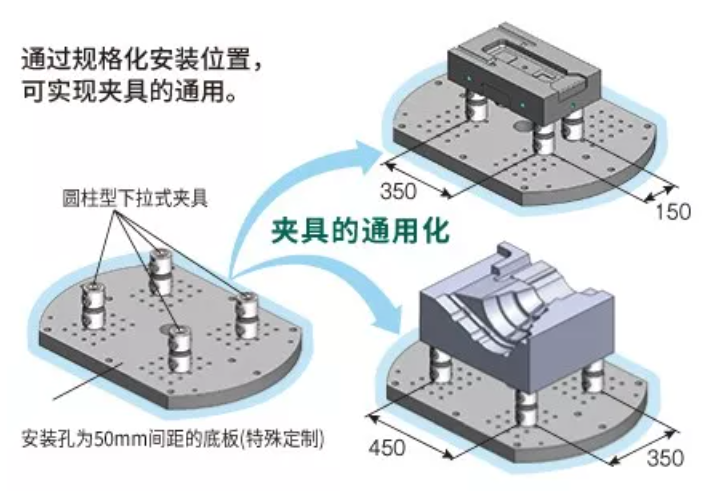

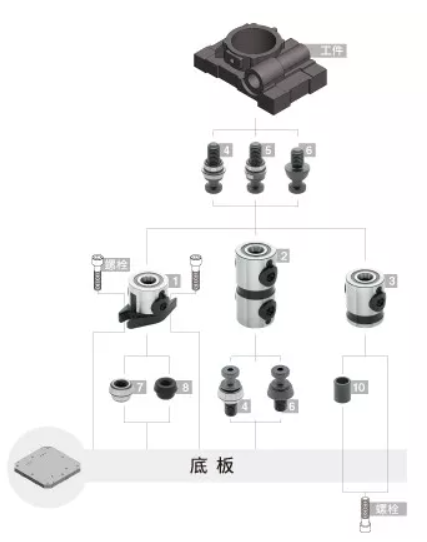

■ 通用夹具
通过规格化夹紧螺栓的安装位置，可实现夹具的通用。

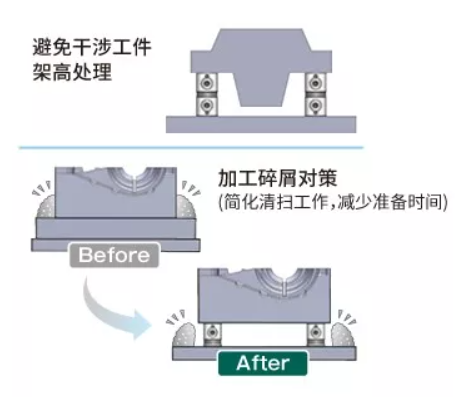

■ 垫高
圆柱型下拉式夹具可组合使用。

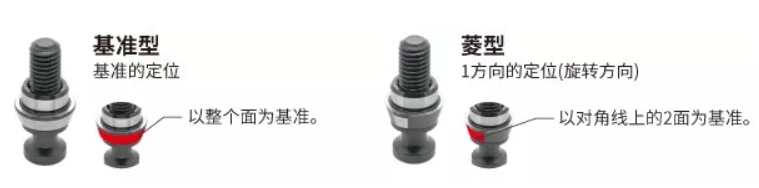

■ 圆锥夹紧螺栓（在需要定位的地方使用）
■ 夹紧螺栓（在不需要定位的地方使用）
■ 夹紧螺栓配置图
工件定位时，圆锥夹紧螺栓的基准型和菱型请按下图方式配置。
※旋拧顺序为基准型→菱型→夹紧螺栓。
*M6型没有圆锥夹紧螺栓(菱型)，请使用CP155-L圆锥型夹紧螺栓(基准型)。

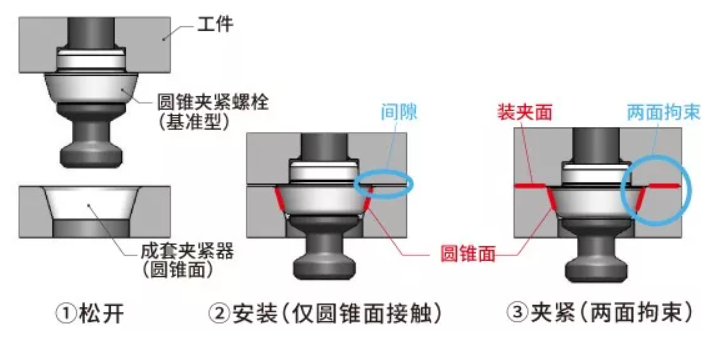

■ 定位机构
通过圆锥面和装夹面的两面拘束进行定位，重复定位精度为5μm。

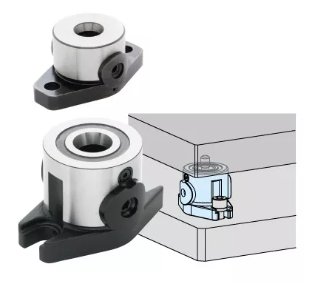

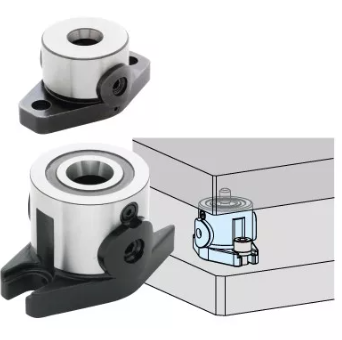

■ CP150成套夹紧器(凸缘型)

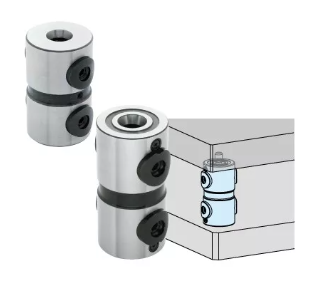

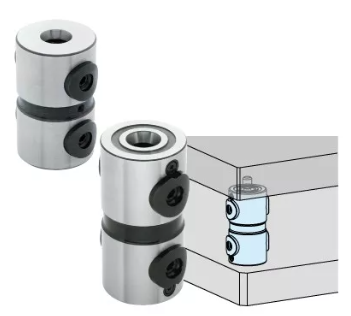

■ CP151成套夹紧器(双型)

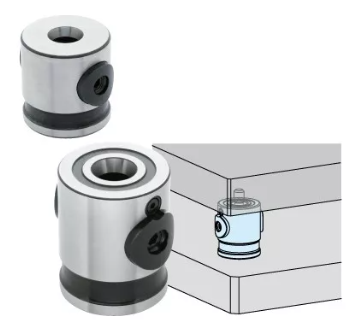

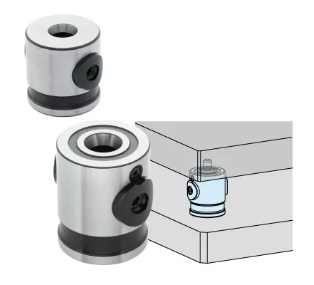

■ CP152成套夹紧器(单型)
